Ersatzrahmen Enduro mit Laufringen - grundiert + silber PPB - S51E, S70E
GTIN/EAN: 4056144175100

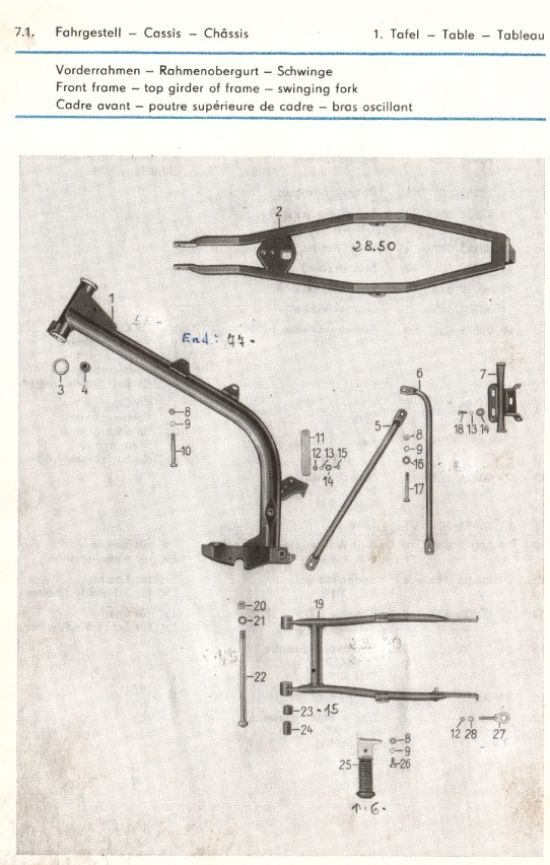

ET-Katalog-Bild-Nr.: 1
ET-Katalog-Bild-Nr.: 1
ET-Katalog-Bild-Nr.: 1
ET-Katalog-Bild-Nr.: 1
ET-Katalog-Bild-Nr.: 1
ET-Katalog-Bild-Nr.: 1
ET-Katalog-Bild-Nr.: 1
ET-Katalog-Bild-Nr.: 1
ET-Katalog-Bild-Nr.: 1
ET-Katalog-Bild-Nr.: 1
- Einzelne Rahmenverstärkung zur Anpassung an einen Rahmen, zur weiteren Verarbeitung. Bitte schauen Sie dazu den Motorsportrahmen 82599-K-93 an!
ET-Katalog-Bild-Nr.: 1
ET-Katalog-Bild-Nr.: 1
ET-Katalog-Bild-Nr.: 1
ET-Katalog-Bild-Nr.: 1
ET-Katalog-Bild-Nr.: 1
ET-Katalog-Bild-Nr.: 1
ET-Katalog-Bild-Nr.: 1
ET-Katalog-Bild-Nr.: 1
Ersatzrahmen ohne Knotenblech für Unterzugstreben, ohne Lagerschalen - Nur mit Lenkschloss MZA: 10591 verwendbar!
ET-Katalog-Bild-Nr.: 1
Nur mit Lenkschloss S50/S51: 10461 verwendbar!
ET-Katalog-Bild-Nr.: 1
Nur mit Lenkschloss: 96-21.071 verwendbar oder Lenkschloss S50/S51 maschinell abdrehen!
ET-Katalog-Bild-Nr.: 1
ET-Katalog-Bild-Nr.: 1
ET-Katalog-Bild-Nr.: 1
ET-Katalog-Bild-Nr.: 1
Die aus hochwertigem ABS-Kunststoff und im Spritzgussverfahren hergestellte Werkzeug-Box wird ganz einfach am Obergurt befestigt und kann dank dem beiliegenden Montagematerial super schnell und bequem angebracht werden. Endlich Schluss mit dem unsauber und schlecht schließenden Werkzeugfach aus dem Hobby 3D-Drucker an deiner Simson!
Die Simson Werkzeug-Box wird in der Lücke zwischen Herzkasten und Soziusstrebe befestigt und bietet dank dem leicht öffnenden Schubfach ca. 1 Liter extra Stauraum für eine kleine Flasche Misch-Öl, deine Ersatzzündkerze, diverse Werkzeuge oder weitere Ausrüstung welche auf deiner nächsten Ausfahrt nicht fehlen sollte. So herrscht wieder Ordnung im Herzkasten und geknickte Kabel, Kurzschlüsse durch lose Werkzeuge oder herausfallenden Ausrüstung gehören der Vergangenheit an. Ideal auch für längere Reisen.
Mit den beiden beiliegenden Schlüsseln kannst du das Simson Werkzeugfach ganz einfach abschließen und den Ersatzschlüssel für Notfälle daheim aufbewahren. Worauf wartest du noch?
Vorteile der Simson Werkzeugbox:
Leichte Montage: Dank dem beiliegenden Montagematerial kann die Werkzeug-Box direkt angebaut werden ohne lange nach passenden Schrauben zu suchen.
Extra Stauraum: Unser Simson-Werkzeugfach bringt dir ca. 1 Liter extra Stauraum für Werkzeug, Mischöl, Handschuhe usw. So herrscht wieder Ordnung im Herzkasten.
Sinnvolle Unterbringung: das Schubfach für deine Simson wird unter der Sitzbank befestigt und ist dort für Regenwasser und Spritzwasser geschützt.
Premiumausführung: Die aus ABS-Kunststoff hergestellte Werkzeug-Box überzeugt durch eine saubere Verarbeitung. So lässt sich das Schubfach leicht öffnen und schließen und passt durch die cleane Optik noch besser zu deiner Simson.
Abschließbar: Unser Werkzeugfach kommt mit 2 Schlüsseln zu dir nach Hause. So kannst du die Toolbox unterwegs abschließen und dein Werkzeug bleibt vor Langfingern gut geschützt.
Montageanleitung für das Simson Werkzeugfach:
Benötigtes Werkzeug:
Schlitzschraubendreher
Kreuzschlitz Schraubendreher
20er Maulschlüssel
10er Maulschlüssel oder Stecknuss samt Ratsche
8er Maulschlüssel oder Stecknuss samt Ratsche
Das Werkzeugfach findet seinen Platz unter der Sitzbank an deiner Simson. Hierzu müssen lediglich 3 Schrauben gelöst werden.
Demontage der zwei Sechskantschrauben am Heck deiner Simson (10er Maulschlüssel)
leichtes Lösen der Schlitzschraube unterhalb der Sitzbank (Schlitzschraubendreher)
Sitzbank abnehmen und beiseitelegen
Simson Werkzeugfach (Haltekörper) zwischen dem Obergurt platzieren, Halter in Position schieben und mit dem Maulschlüssel (8er Schlüsselweite) die selbst sichernden Muttern anziehen. Hier reichen ca. 5-6Nm Drehmoment um das Kunststoff nicht zu beschädigen!
Die Werkzeugbox einmal einstecken und ein paar Mal öffnen & schließen um einen guten Sitz zu gewährleisten.
Der Anbau der Sitzbank erfolgt in umgekehrter Reihenfolge
Zur Befestigung des Schlosses empfehlen wir Schraubensicherung.
Passt für: S50, S51, S70
ET-Katalog-Bild-Nr.: 1
ET-Katalog-Bild-Nr.: 2
ET-Katalog-Bild-Nr.: 2
ET-Katalog-Bild-Nr.: 2
ET-Katalog-Bild-Nr.: 2
ET-Katalog-Bild-Nr.: 2
ET-Katalog-Bild-Nr.: 2
ET-Katalog-Bild-Nr.: 2
ET-Katalog-Bild-Nr.: 2
ET-Katalog-Bild-Nr.: 3
ET-Katalog-Bild-Nr.: 3
ET-Katalog-Bild-Nr.: 3
ET-Katalog-Bild-Nr.: 3
Anschlaggummi für Querlenker SR50, SR80
ET-Katalog-Bild-Nr.: 4
- Sie erhalten zwei kurze Lagergummis für die Tankauflage -
ET-Katalog-Bild-Nr.: 4
ET-Katalog-Bild-Nr.: 5
ET-Katalog-Bild-Nr.: 5
ET-Katalog-Bild-Nr.: 5
ET-Katalog-Bild-Nr.: 5
ET-Katalog-Bild-Nr.: 5
ET-Katalog-Bild-Nr.: 5
ET-Katalog-Bild-Nr.: 5
ET-Katalog-Bild-Nr.: 5
ET-Katalog-Bild-Nr.: 5
ET-Katalog-Bild-Nr.: 5
ET-Katalog-Bild-Nr.: 5
ET-Katalog-Bild-Nr.: 5
ET-Katalog-Bild-Nr.: 5
ET-Katalog-Bild-Nr.: 5
ET-Katalog-Bild-Nr.: 5
ET-Katalog-Bild-Nr.: 5
Rohfertigteile sind nicht konserviert oder anderweitig beschichtet, sie können vor allem an den Schweißnähten leichten Flugrost aufweisen, da dort der Fettfilm vom Rohrhersteller durch den Schweißvorgang weggebrannt ist. Diese Produkte können individuell beschichtet/ lackiert/ galvanisch veredelt werden.
ET-Katalog-Bild-Nr.: 6
ET-Katalog-Bild-Nr.: 6
ET-Katalog-Bild-Nr.: 6
ET-Katalog-Bild-Nr.: 6
ET-Katalog-Bild-Nr.: 7
mit Lagerspuren!
ET-Katalog-Bild-Nr.: 7
ET-Katalog-Bild-Nr.: 7
ET-Katalog-Bild-Nr.: 7
Original ESKA
MZ 500 alle
ET-Katalog-Bild-Nr.: 8
MZ 500 alle
ET-Katalog-Bild-Nr.: 8
MZ 500 alle
(S51, S70, SR50, SR80 ebenfalls für die klemmbare obere Gabelführung verwendbar)
ET-Katalog-Bild-Nr.: 9
ET-Katalog-Bild-Nr.: 10
ET-Katalog-Bild-Nr.: 11
ET-Katalog-Bild-Nr.: 12
Original ESKA
ET-Katalog-Bild-Nr.: 12
Original ESKA
ET-Katalog-Bild-Nr.: 12
ET-Katalog-Bild-Nr.: 13
(S51, S50, S61, S53, S70 entfällt 1x bei Verwendung der Schutzblechverstärkung)
bei SD50 nur bei Transportbehälter Zarges
ET-Katalog-Bild-Nr.: 14
MZ 500 NR VR C V S
ET-Katalog-Bild-Nr.: 15
Bei SR50 2x Teleskopgabel
ET-Katalog-Bild-Nr.: 16
ET-Katalog-Bild-Nr.: 17
ET-Katalog-Bild-Nr.: 18
ET-Katalog-Bild-Nr.: 19
ET-Katalog-Bild-Nr.: 19
ET-Katalog-Bild-Nr.: 19
ET-Katalog-Bild-Nr.: 19
ET-Katalog-Bild-Nr.: 19
ET-Katalog-Bild-Nr.: 19
ET-Katalog-Bild-Nr.: 19
ET-Katalog-Bild-Nr.: 19
ET-Katalog-Bild-Nr.: 19
ET-Katalog-Bild-Nr.: 19
ET-Katalog-Bild-Nr.: 19
ET-Katalog-Bild-Nr.: 19
ET-Katalog-Bild-Nr.: 19
ET-Katalog-Bild-Nr.: 19
ET-Katalog-Bild-Nr.: 19
Original ESKA
ET-Katalog-Bild-Nr.: 20
ET-Katalog-Bild-Nr.: 20
ET-Katalog-Bild-Nr.: 21
ET-Katalog-Bild-Nr.: 21
ET-Katalog-Bild-Nr.: 22
ET-Katalog-Bild-Nr.: 22
ET-Katalog-Bild-Nr.: 23
ET-Katalog-Bild-Nr.: 23
ET-Katalog-Bild-Nr.: 23
ET-Katalog-Bild-Nr.: 23, 24
ET-Katalog-Bild-Nr.: 23, 24
ET-Katalog-Bild-Nr.: 24
ET-Katalog-Bild-Nr.: 25
ET-Katalog-Bild-Nr.: 25
ET-Katalog-Bild-Nr.: 25
Original ESKA
ET-Katalog-Bild-Nr.: 26
ET-Katalog-Bild-Nr.: 26
ET-Katalog-Bild-Nr.: 27
ET-Katalog-Bild-Nr.: 27
zur Typenschildbefestigung
ET-Katalog-Bild-Nr.: 28
ET-Katalog-Bild-Nr.: 28
